网架结构特点

更新时间:2021-02-05 09:53:42点击:41488 网架知识


网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房,无不见到空间结构的踪影。网架结构的优点是用钢量小、整体性好、制作安装快捷,可用于复杂的平面形式。适用于各种跨度的结构,尤其适用于复杂平面形状。这些空间交汇的杆件又互为支撑,将受力杆件与支撑系统有机结合起来,因而用料经济。

网架结构已成为现代世界应用较普遍的新型结构之一。我国从20世纪60年代开始研究和采用,近年来,由于电子计算技术的迅速发展,解决了网架结构高次超静定结构的计算问题,促使网架结构无论在型式方面以及实际工程应用方面,发展都很快。

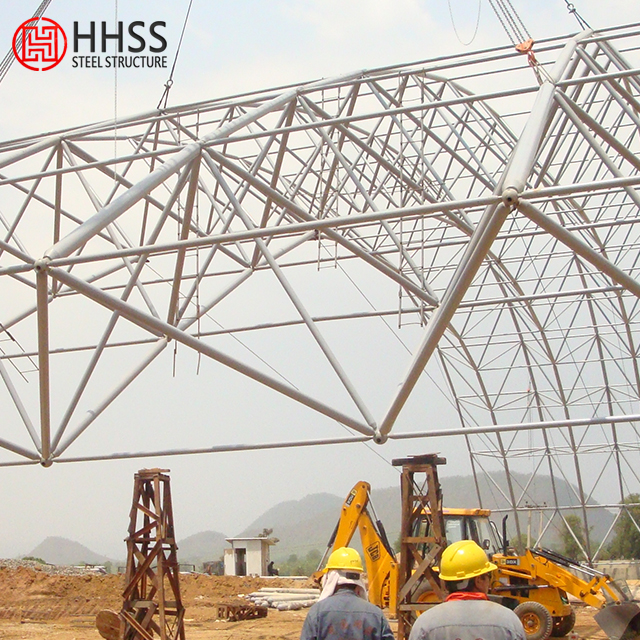

钢结构网架采用的保温隔热材料以玻纤棉为主,具有良好的保温隔热效果。用以外墙的保温板,有效的避免墙体的“冷桥”现象,达到了更好的保温效果。100mm左右厚的R15保温棉热阻值可相当于1m厚的砖墙。网架结构的拼装一般在现场进行。在出厂前对于螺栓球节点网架宜进行预拼装,以检查零部件尺寸和偏差情况。网架的拼装应根据施工安装方法不同,采用分条拼装,分快拼装或整体拼装。网架拼装应在平整的刚性平台上进行。焊接空心球节点网架在拼装时,应正确选择拼装次序,以减少焊接变形和焊接应力,根据国内多数工程经验,拼装焊接顺序应从中间向两边或四周发展,最好是由中间向两边发展,因为网架在向前拼装时,两端及前边可自由收缩。钢结构产品在焊完一条节间后,可检查一次尺寸和几何形状,以便由焊工在下一条定位焊时给予调整。网架拼装中应避免形成封闭圈,在封闭圈中施焊,焊接应力将很大。

网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构板型网架双层壳型网架的杆件分为上弦杆、下弦杆和腹杆,主要承受拉力和压力。单层壳型网架的节点一般假定为刚接,应按刚接杆系有限元法进行计算;双层壳型网架可按铰接杆系有限元法进行计算。单层和双层壳型网架也都可采用拟壳法简化计算。

单层壳型网架的杆件,除承受拉力和压力外,还承受弯矩及切力。目前中国的网架结构绝大部分采用板型网架结构网架结构是空间网格结构的一种。所谓“空间结构”是相对“平面结构”而言,它具有三维作用的特性。空间结构问世以来,以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。空间结构也可以看作平面结构的扩展和深化。网架结构是空间杆系结构,杆件主要承受轴力作用,截面尺寸相对较小。
网架结构根据外形不同,可分为双层的板型网架结构、单层和双层的壳型网架结构板型网架双层壳型网架的杆件分为上弦杆、下弦杆和腹杆,主要承受拉力和压力;单层壳型网架的杆件,除承受拉力和压力外,还承受弯矩及切力。目前中国的网架结构绝大部分采用板型网架结构
按实际用途:钢结构由多根杆件按照一定的网格形式通过节点连结而成的空间结构。具有空间受力、重量轻、刚度大、抗震性能好等优点;可用作体育馆、影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。
网架具有重量轻、强度高、整体刚性好、变形能力强等特点,目前对于网架的需求量也越来越大.结构屋顶全部采用冷弯薄壁钢构件体系组成,钢骨采用超级防腐高强冷轧镀锌板制造,有效避免钢板在施工和使用过程中的锈蚀的影响,增加了轻钢构件的使用寿命。结构寿命可达100年。

网架主要用于大、中跨度的公共建筑中,例如体育馆、飞机库、俱乐部、展览馆和候车大厅等,中小型工业厂房也开始推广应用。跨度越大,采用此种结构的优越性和经济效果也就越显著。网架结构按组成形式主要分三类:第一类是由平面桁架系组成,有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式;第二类由四角锥体单元组成,有正放四角锥网架正放抽空四角锥网架斜放四角锥网架棋盘形四角锥网架星形四角锥网架五种形式;第三类由三角锥体单元组成,有三角锥网架抽空三角锥网架蜂窝形三角锥网架三种形式。壳型网架结构按壳面形式分主要有柱面壳型网架球面壳型网架双曲抛物面壳型网架网架结构按所用材料分有钢网架钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架,其中以钢网架用得较多。
