汽机房屋面结构的空间网架

汽机房屋面结构的空间网架，在目前各个主体设计单位一般都外委给钢结构网架公司设计、制作和安装。主体设计单位提出设计技术条件和特殊要求，编写招标书，在招标答疑过程中负责对设计技术的特殊要求进行说明和重审。主体设计院应该负责确认采用的规程规范是否符合合同文本；设计范围、深度及计算原则是否符合合同要求；网架的设计是否满足规范和合同要求。

鉴于空间网架屋面结构有很大的优势和特点，特别是唐山大地震后，为减轻结构自重，发电厂主厂房汽机房屋面和变电站控制楼采用网架结构和轻型屋面越来越多，90年代初在盘山发电厂和神头第一发电厂二期 (2×500MW) 汽机房屋面采用网架结构获得成功，起到了推动作用。2000年火力发电厂示范设计侧煤仓体系中，汽机房屋面系统经探讨和分析，从多方面提出网架结构的经济性和合理性，在很多发电工程主厂房中采用网架结构。但因2005年4月和7月分别在山西长治发电厂 (2×300MW) 和内蒙古新丰热电厂 (2×300M) 出现屋面网架工程垮塌事故。其后不少工程将网架结构改为普通钢屋架结构。

网架结构是空间网格结构中一种形式，绝大部分网架结是采用钢管加球形节点制作而成。网架结构一般分为以下由平面桁架系、四角锥体、三角锥体和六角锥体组成的网架结构四大类。
在火力发电厂主厂房汽机房屋面系统通常采用的是正放四锥体网架，组成这种网架的四角锥底边是与边界平行或垂直的，角锥满铺于整个网架平面。网架的上（下）弦节点即是顺（倒）置角锥的顶点，也可看成是倒（顺）置角锥底边的角点，从而使同方向的上、下弦杆的平面投影正好形成两组平行线，互差半个网格间距。形成的上、下弦网格通常都是正方形的，当两个方向的弦杆长度不等时，也可形成矩形网格。

网架结构的优点和特点：
1、空间工作，传力途径简捷，对大跨度，大柱网屋盖结构比较合适。
2、结构重量轻，经济指标好。与同等跨度的平面钢屋架相比，当跨度＜30m时，可节省用钢量5~10%；当跨度＞30m时，可节省10~20%。
3、空间刚度大，结构自重小，抗震性能好。
4、施工安装简便。网架杆件和节点类型少，尺寸不大。运输、储存、装卸、拼装都比较方便。
5、网架的平面布置灵活，屋盖系统平整，有利于吊顶，管道和设备安装。

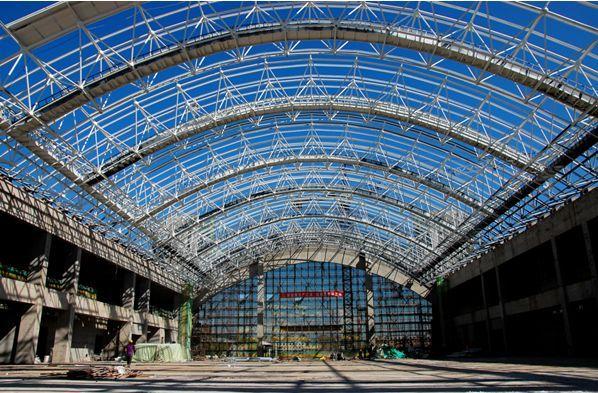

在20世纪中叶，特别是近30年来，空间网架结构在全世界广泛应用于体育馆、飞机库、展览中心等大跨度建筑。国内从1964年建成第一幢平板形网架结构以后，40年来网架结构迅猛发展，网架结构的建设，制造规模均在世界首位。
