网架结构受力分析

更新时间：2021-01-26 09:18:48•点击：52273 • 网架知识

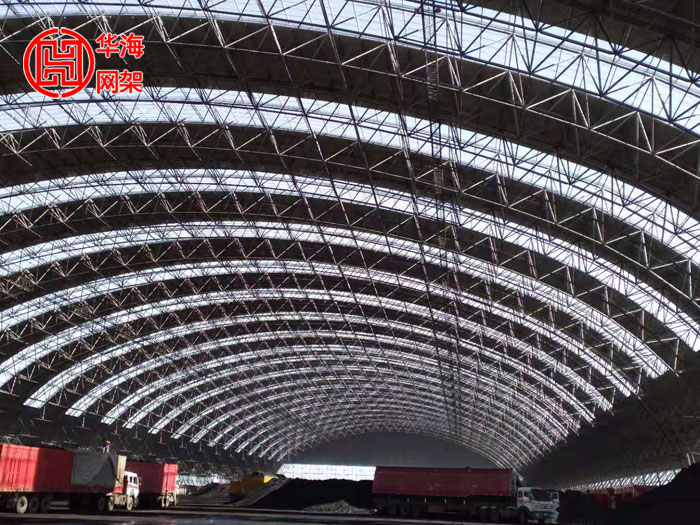

网架受力分析要先从网壳结构分析，网壳结构按层数划分，主要有单层网壳、双层网壳和三层网壳；按高斯曲率划分为零高斯曲率的网壳、正高斯曲率的网壳和负高斯曲率的网壳；按曲面外形划分为柱面网壳、球面网壳、双面抛物面网壳和复杂曲面网壳。


网架结构受力方面：当杆件受拉时，其传力路线为拉力——钢管——锥头或封板——螺栓——钢球；这时套筒不受力。当杆件受压时，其传力路线为压板——钢板——锥头或封板——套筒——钢球。这时螺栓不受力，压力由零件之间接触面来传递。网架封板和锥头主要起连接钢管和螺栓的作用，承受杆件传来的拉力和压力。当杆件管径大于或等于76mm时，宜采用锥头连接；当杆件管径小于76mm时，可采用封板连接。

根据用振型分解反应普法对一些网架结构分析表明，在设防烈度为6度或7度的地区，在竖向地震作用下，网架的地震内力和位移均不显著，因此，可不进行竖向抗震验算。而在抗震设防烈度为 8度或9度的地区，网架结构则应进行竖向抗震验算及水平验算。
