钢网架结构是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。钢网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。构成钢网架结构的基本单元有三角锥,三棱体,正方体,截头四角锥等,由这些基本单元可组合成平面形状的三边形,四边形,六边形,圆形或其他任何形体。具有空间受力、重量轻、刚度大、抗震性能好等优点。


钢网架结构分类,板型网架结构分三类:

1、由平面桁架系组成,有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式;

2、由四角锥体单元组成,有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式;

3、由三角锥体单元组成,有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。

壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。

网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架,其中以钢网架用得较多。

钢网架结构安装方法

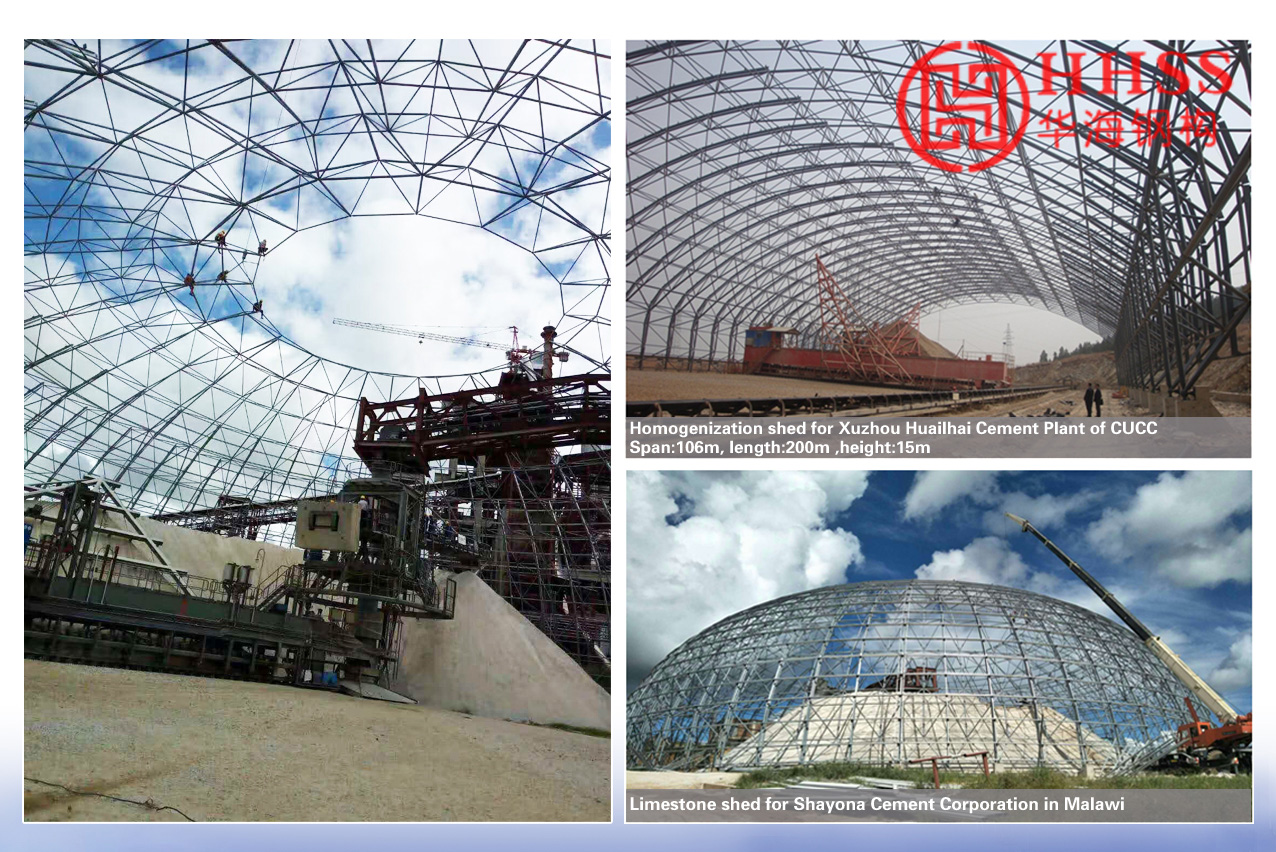

钢网架结构问世以来,以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房,无不见到空间结构的踪影。可用作体育馆、 影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱钢网架结构距车间等建筑的屋盖。干煤棚、储料棚、堆料厂、均料库、辅料库、熟料库等工业厂房应用。

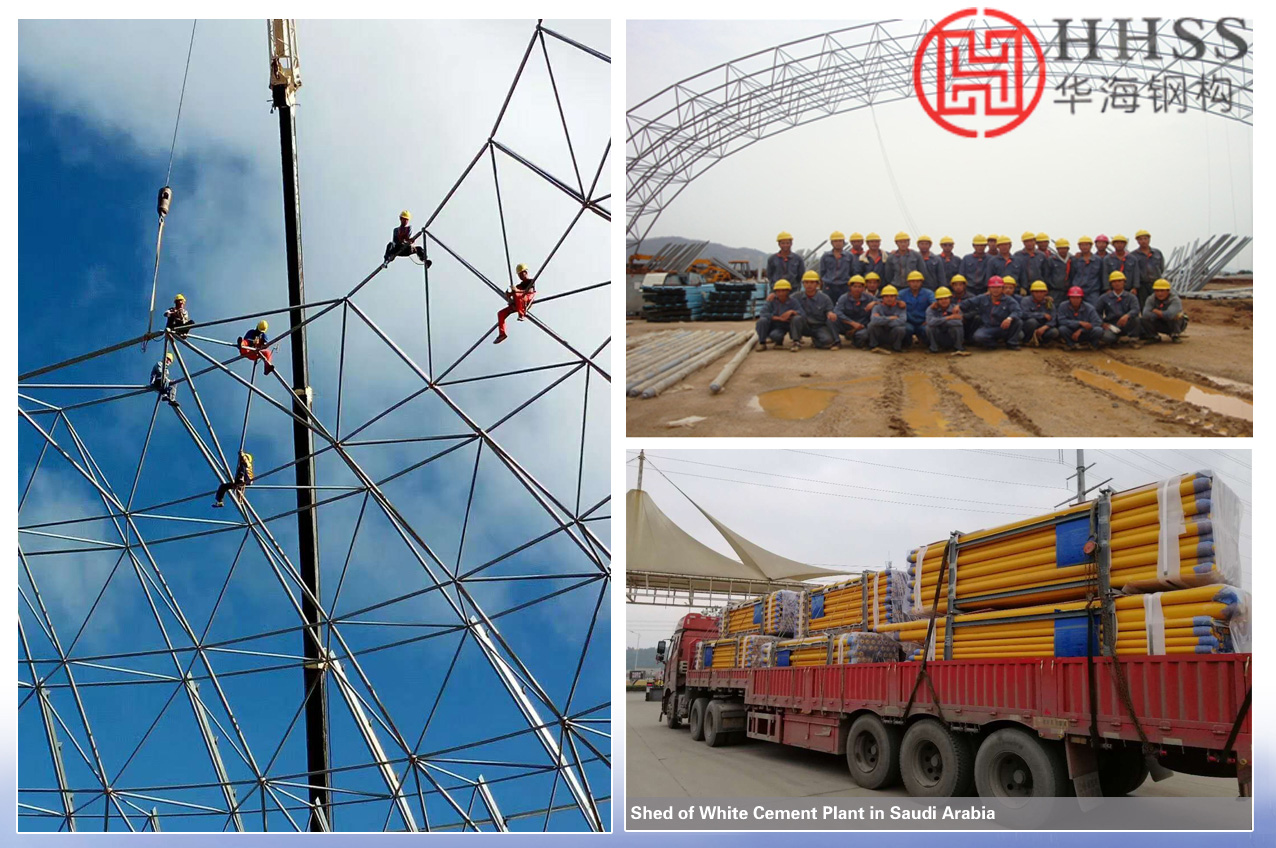

钢网架结构的安装方法分两类:一类是在地面拼装的整体顶升法、整体提升法和整体吊装法;另一类是高空就位的散装、分条分块就位组装和高空滑移就位组装等方法。
